ノンタックシールの図

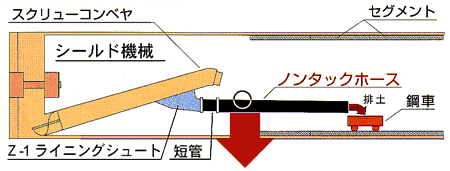

シールドの図



ノンタックの図 ノンタックの断面


 ノンタックホースは、素晴らしい非粘着性の樹脂が内面にライニングしてあり掘削機械の土圧を利用して土砂・粘性泥土を無音無振動でなめらかに搬出する画期的な性能を持っています。
 従来のコンベア方式と異なり、小口径シールドでも周辺にゆとりができセグメント組入作業効率が向上します。
 また、きついカーブの掘削場所でも対応可能です。一度お使いいただければノンタックホースの威力は歴然で、合理化・高効率、現場の作業環境を一新する頼もしいサポーターの登場といえるでしょう。


内   径 外 径
mm
曲げ半径
mm
使用圧力
kg/cm2
概算重量
kg/m
呼  称 実内径
mm in mm
100 4 101.6 135 1.000 10 8
150 6 152.4 193 1.500 10 14
200 8 203.2 249 2.000 5 21
250 10 254.0 308 2.500 5 30
300 12 304.8 365 2.000 5 43

◎端末金具はヴィックトリックタイプ SUSバンド締めが標準です。
